Préparer l'installation
Déballage du protège-plaque SécuriPlaque
Contenu de la boîte :
- Manuel d'installation et d'utilisation
- Piles AA pour le Multicapteur
- Passe-fil en caoutchouc et connecteur de terre en plastique
- Boîtier arrière du Multicapteur (noir)
- Boîtier avant du Multicapteur (blanc)
- Unité de contrôle de courant (UCC)
- Lingette de nettoyage
- Carte d'enregistrement de garantie
Installer votre protège-plaque SécuriPlaque sur un mur / une crédence
Ce guide d'installation fournit des conseils complémentaires pour les installateurs. Veuillez vous référer au manuel d'utilisation / d'installation du fabricant fourni avec le produit.
Suivez notre vidéo d'installation :
Installer le Multicapteur
Avant de poser le Multicapteur, couvrez la surface de la plaque pour la protéger contre tout dommage au cas où vous laisseriez tomber un objet pendant l'installation.
Lorsque le mur ou la crédence est parfaitement plat et non poreux (par exemple en verre ou en acier inoxydable), le ruban VHB fourni assure une fixation très solide. En revanche, si la surface est carrelée et que les carreaux sont même légèrement irréguliers, le ruban peut ne pas adhérer correctement. Utilisez une règle pour vérifier que la surface est parfaitement plane.
Pour les surfaces qui ne sont pas totalement planes, ou qui ne sont pas solides (murs peints ou en plaques de plâtre), le support du Multicapteur doit être fixé à l'aide de vis.
Étape 1

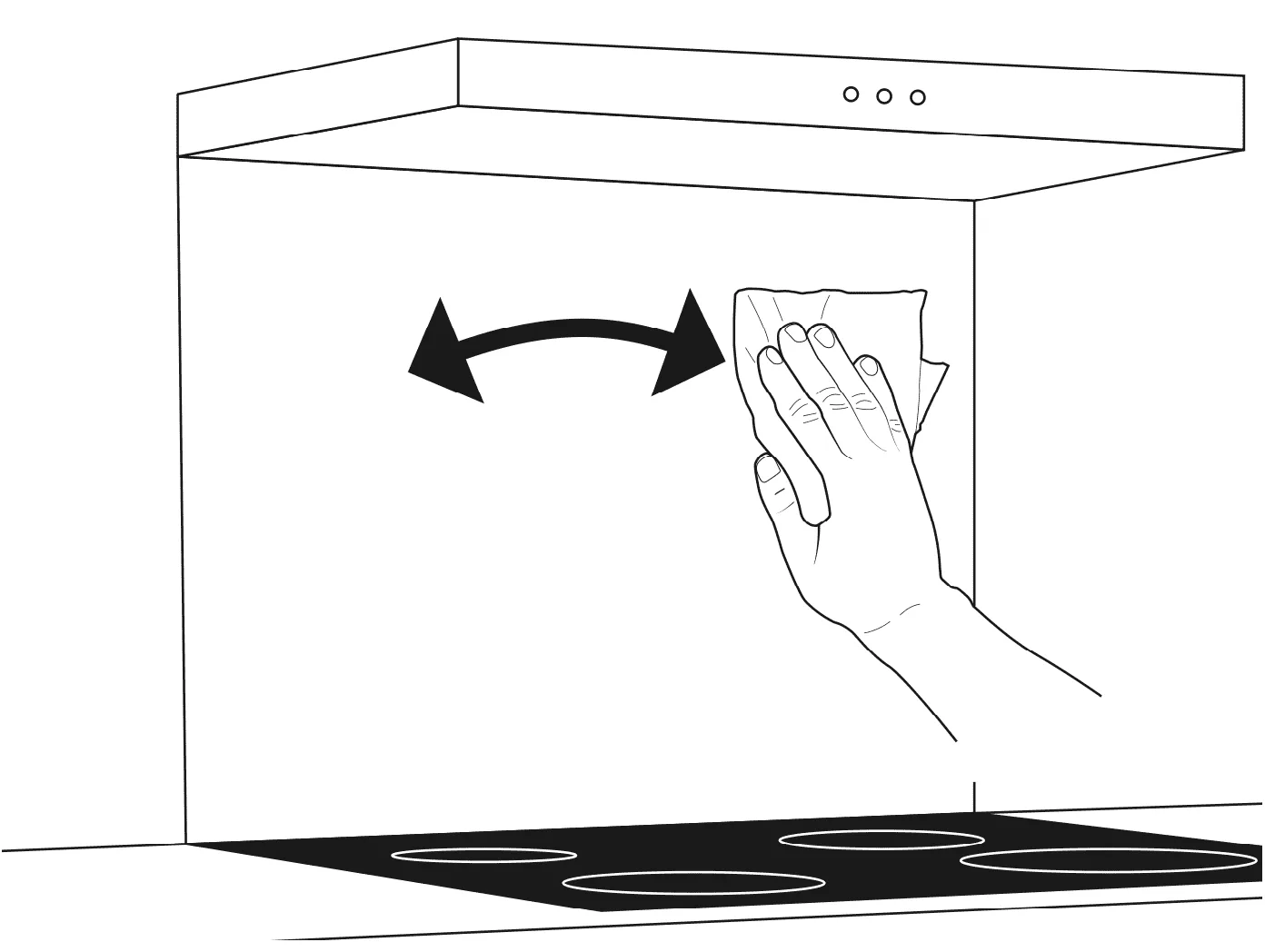

- Assurez-vous que le mur / la crédence sur lequel le Multicapteur sera monté est propre et plan. Utilisez la lingette de nettoyage fournie pour retirer la saleté et la graisse du mur.
- Marquez la hauteur de montage correcte du Multicapteur sur le mur / la crédence :
| Largeur de la cuisinière | Hauteur du Multicapteur au-dessus de la plaque |
|---|
| Jusqu'à 60 cm de large | 45–55 cm au-dessus de la surface de la plaque |
| 60–90 cm de large | 55–65 cm au-dessus de la surface de la plaque |
Le Multicapteur doit être monté dans l'axe central de la cuisinière afin d'assurer une détection optimale de toutes les surfaces de cuisson.
Étape 2

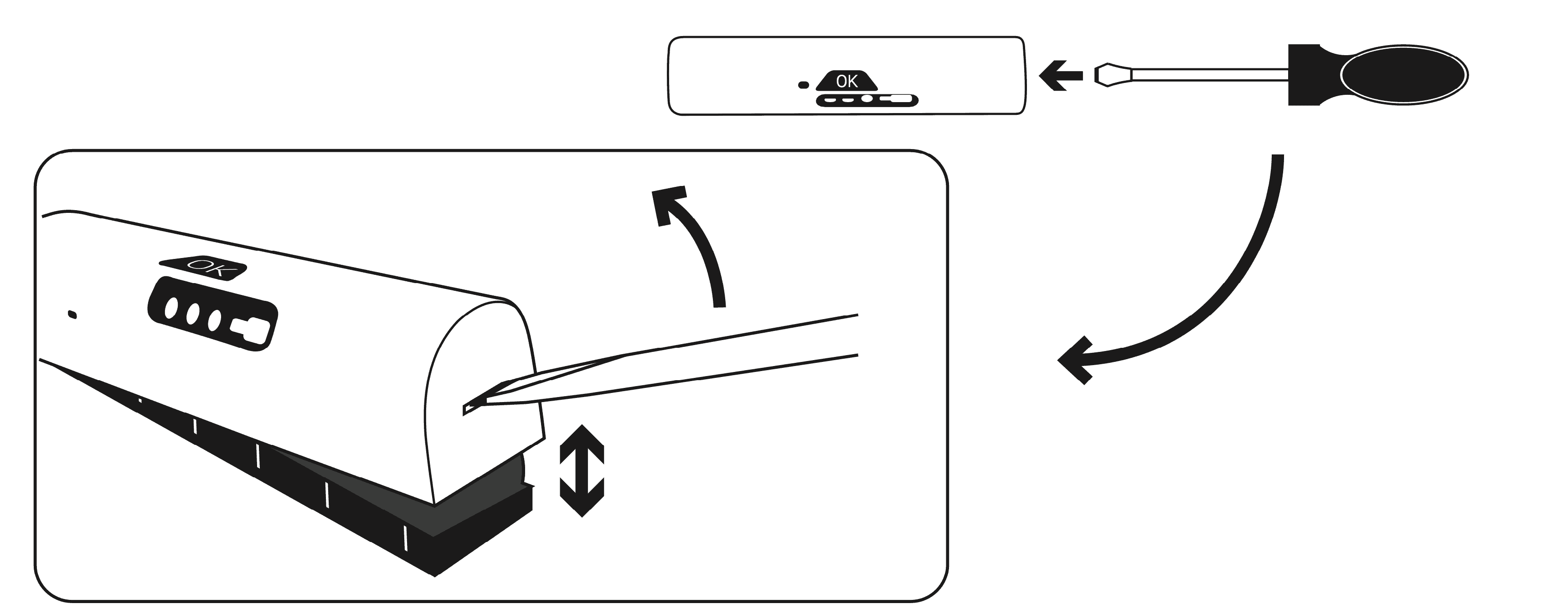

- Séparez le boîtier avant du boîtier arrière : utilisez un tournevis plat ou un outil similaire et appuyez dans la fente de chaque côté du boîtier avant de les séparer.
Étape 3

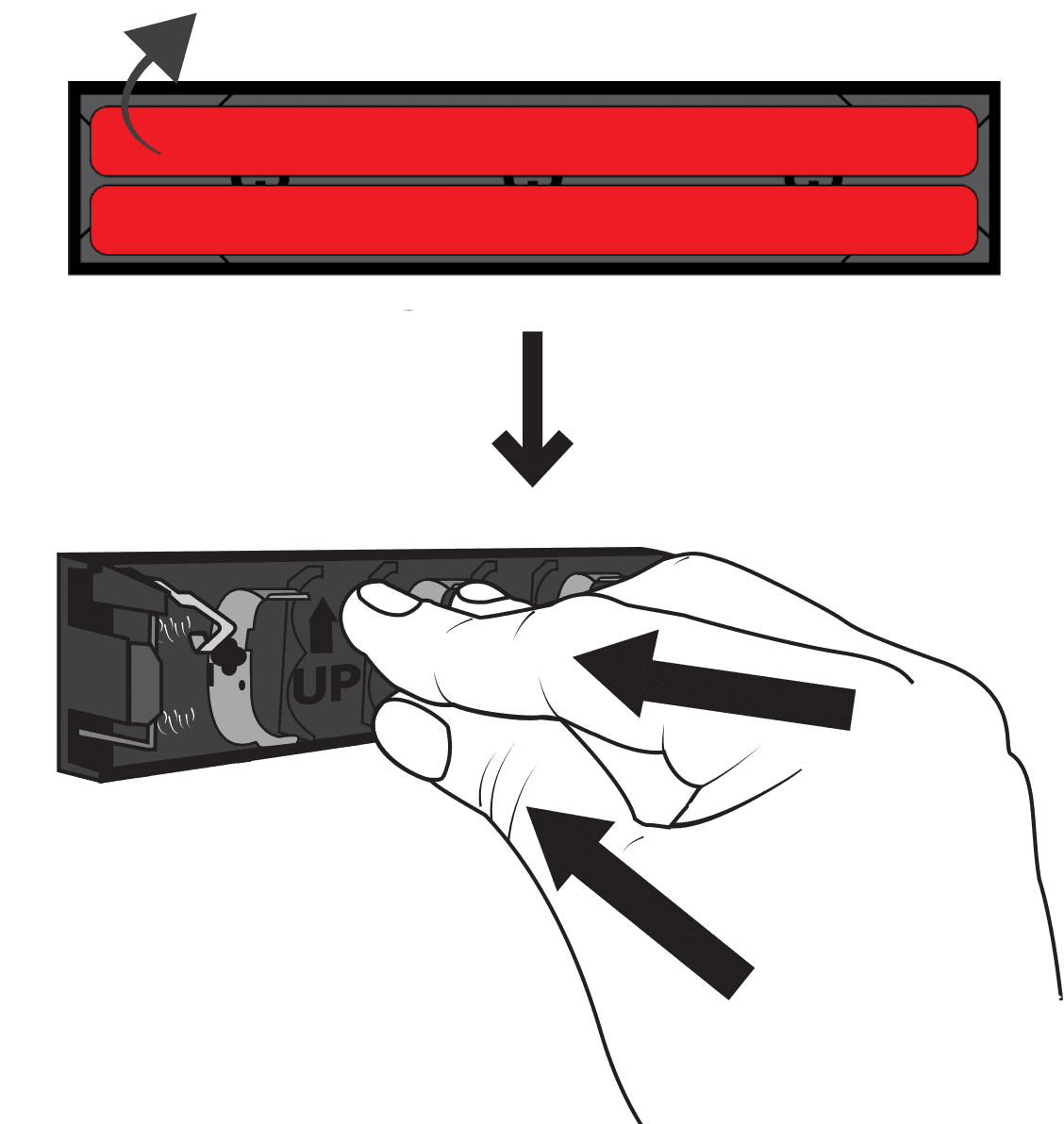

- Retirez la protection rouge du ruban haute adhérence à l'arrière du boîtier arrière. Utilisez les flèches sur la face avant du boîtier arrière pour vérifier la bonne orientation. Pressez fermement le capteur arrière contre le mur à la bonne hauteur.
Étape 4

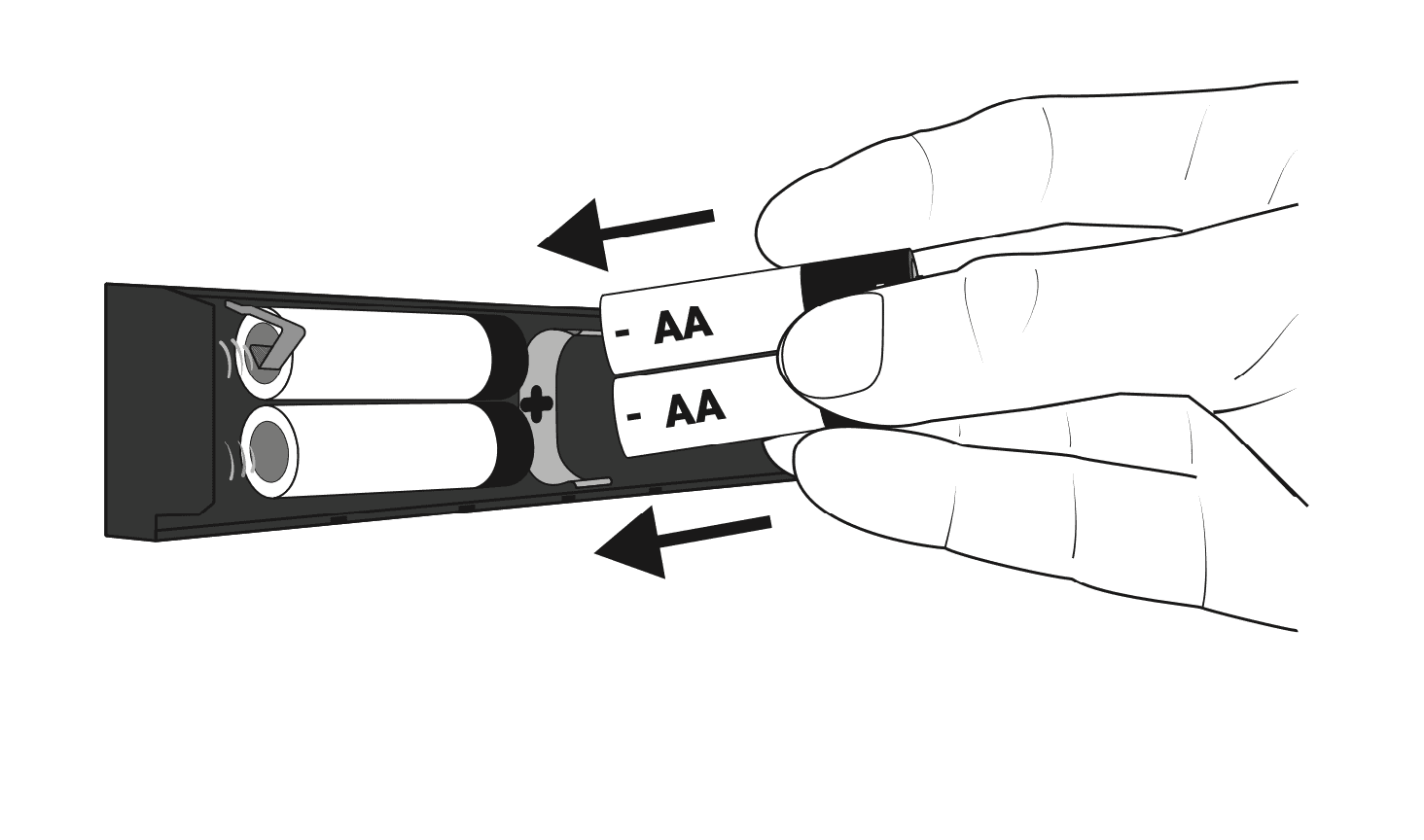

- Placez les piles dans le boîtier arrière deux par deux, de gauche à droite.
Avertissement : assurez-vous que toutes les piles sont correctement orientées. Si une pile est inversée, la fuite de produits chimiques qui en résulte endommagera le Multicapteur de manière irréparable.
Étape 5

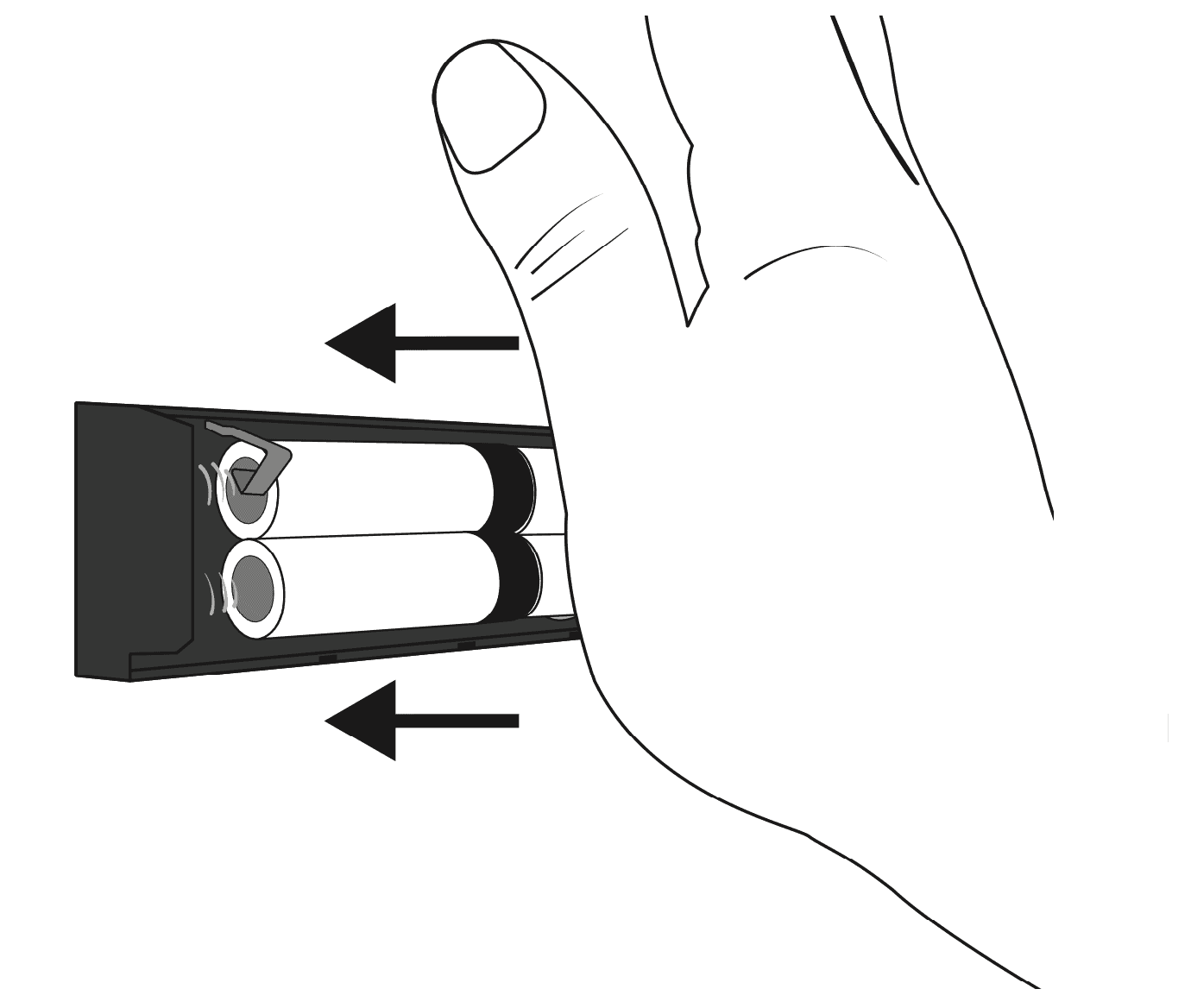

- Une fois toutes les piles en place, appuyez fermement sur le boîtier avec le talon de la paume pour exercer une pression sur le ruban haute adhérence et garantir un contact efficace avec la surface de montage.
Étape 6
- Insérez les piles restantes dans le boîtier avant.

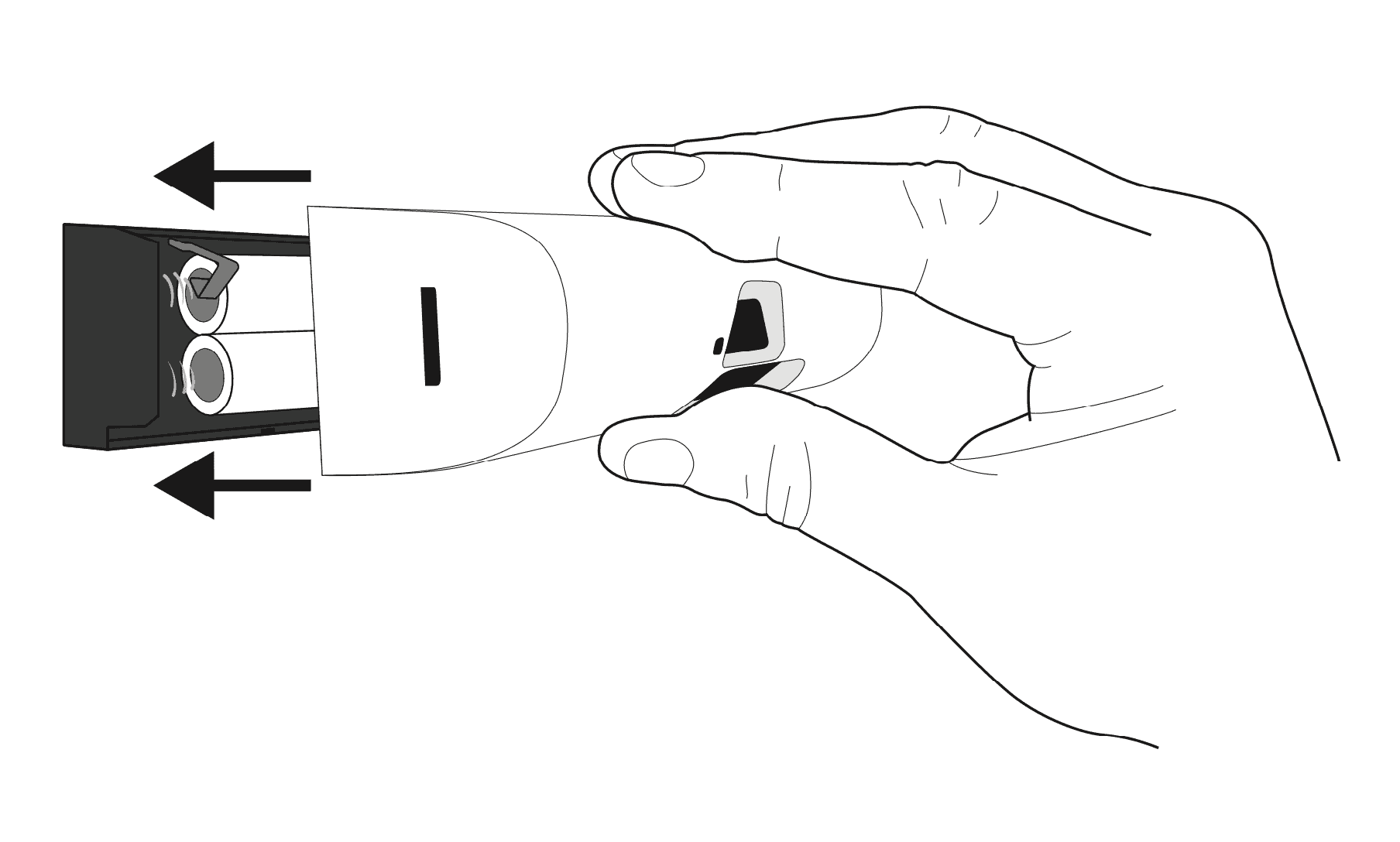

- Fixez avec soin le boîtier avant du Multicapteur sur le boîtier arrière de façon qu'il s'enclenche des deux côtés.
Installer l'unité de contrôle de courant (UCC)
Remarque : tous les raccordements électriques doivent être effectués par un électricien qualifié.
Étape 1
- Trouvez un emplacement adapté pour l'UCC. Emplacements suggérés :
- Lorsqu'une plaque est située au-dessus d'un four encastré, l'UCC peut être montée derrière le four.
- Sous le socle de la cuisinière.
- Dans un meuble adjacent à la cuisinière.
- Pour une cuisinière autonome, l'UCC peut être montée près du sol, derrière la cuisinière.
N'installez pas l'UCC dans un endroit exposé à l'humidité ou à une chaleur excessive.
Étape 2
- Ouvrez le boîtier de l'UCC en retirant les quatre vis à chaque coin de l'unité.
Étape 3
- Câblez l'UCC comme indiqué sur le schéma ci-dessous :
Étape 4
- Refermez le boîtier de l'UCC et montez l'unité à l'emplacement souhaité.
Options de montage flexibles
