Monter SécuriPlaque sur la hotte de cuisson

Préparer l'installation

Déballage du protège-plaque SécuriPlaque

Contenu de la boîte :

1. Manuel d'installation et d'utilisation
2. Piles AA pour le Multicapteur
3. Passe-fil en caoutchouc et connecteur de terre en plastique
4. Boîtier arrière du Multicapteur (noir)
5. Boîtier avant du Multicapteur (blanc)
6. Unité de contrôle de courant (UCC)
7. Lingette de nettoyage
8. Carte d'enregistrement de garantie

Installer votre protège-plaque SécuriPlaque

Ce guide d'installation fournit des conseils complémentaires pour les installateurs. Veuillez vous référer au manuel d'utilisation / d'installation du fabricant fourni avec le produit.

Installer l'unité de contrôle de courant (UCC)

Étape 1

• Trouvez un emplacement adapté pour l'UCC. Emplacements suggérés :

• Lorsqu'une plaque est située au-dessus d'un four encastré, l'UCC peut être montée derrière le four.
• Sous le socle de la cuisinière.
• Dans un meuble adjacent à la cuisinière.
• Pour une cuisinière autonome, près du sol derrière celle-ci.

N'installez pas l'UCC dans un endroit exposé à l'humidité ou à une chaleur excessive.

Étape 2

• Ouvrez le boîtier de l'UCC en retirant les quatre vis à chaque coin.

Étape 3

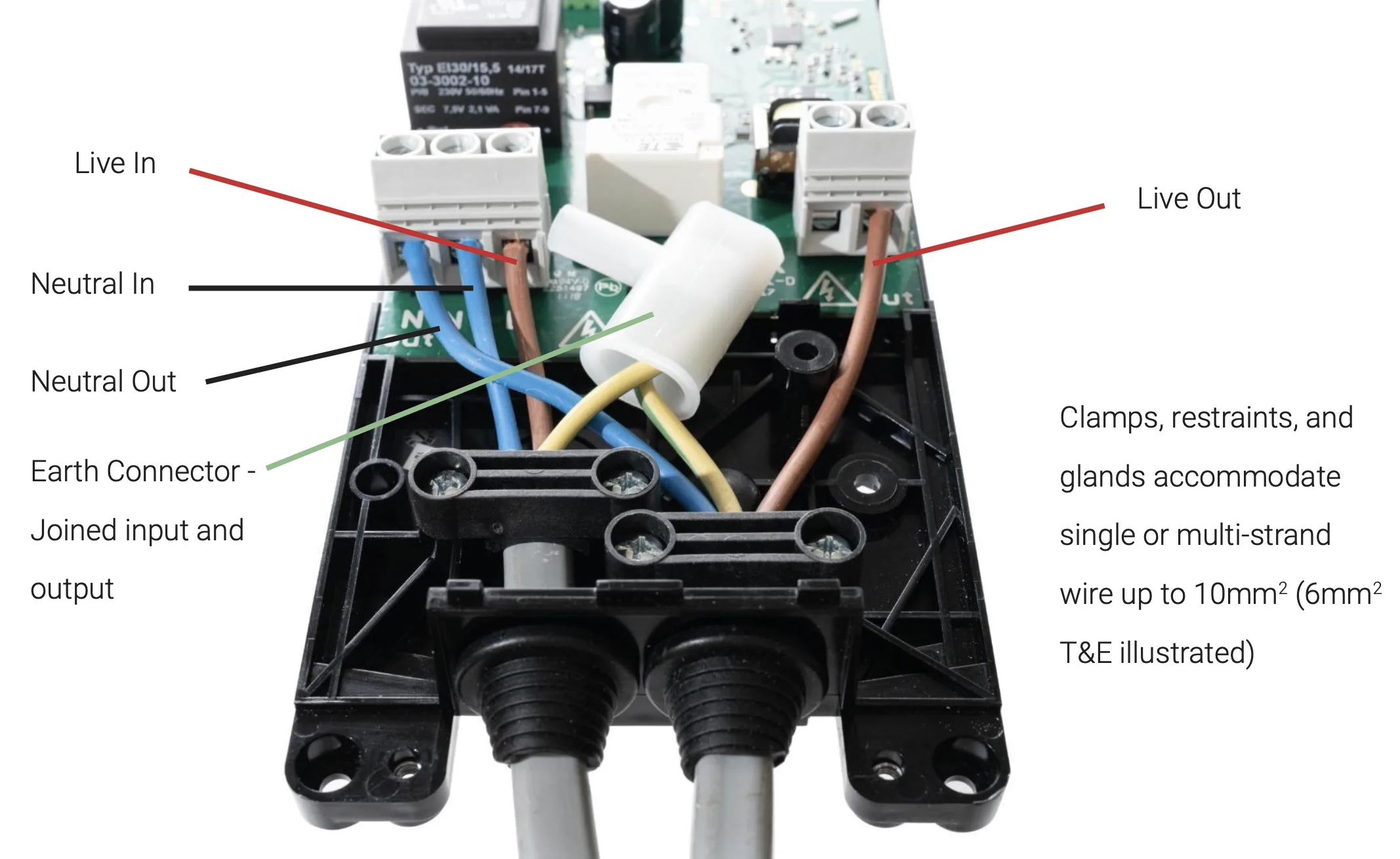

• Câblez l'UCC comme indiqué sur le schéma ci-dessous :

Étape 4

• Refermez le boîtier de l'UCC et montez l'unité à l'emplacement souhaité.

Monter le Multicapteur sur la hotte de cuisson

Installer les piles du Multicapteur pour activer la connexion sans fil

Étape 1

• Détachez le support de montage de l'unité Multicapteur en tirant doucement.

Étape 2

• Insérez les piles dans l'unité Multicapteur en respectant la polarité indiquée sur l'unité.

Étape 3

• Mettez sous tension l'alimentation de l'UCC. Le Multicapteur et l'UCC sont désormais connectés.

Monter l'unité Multicapteur

Étape 1

• Retirez la graisse et la saleté de la surface de la hotte de cuisson.

Étape 2

• Retirez les bandes de protection rouges du ruban adhésif.

Étape 3

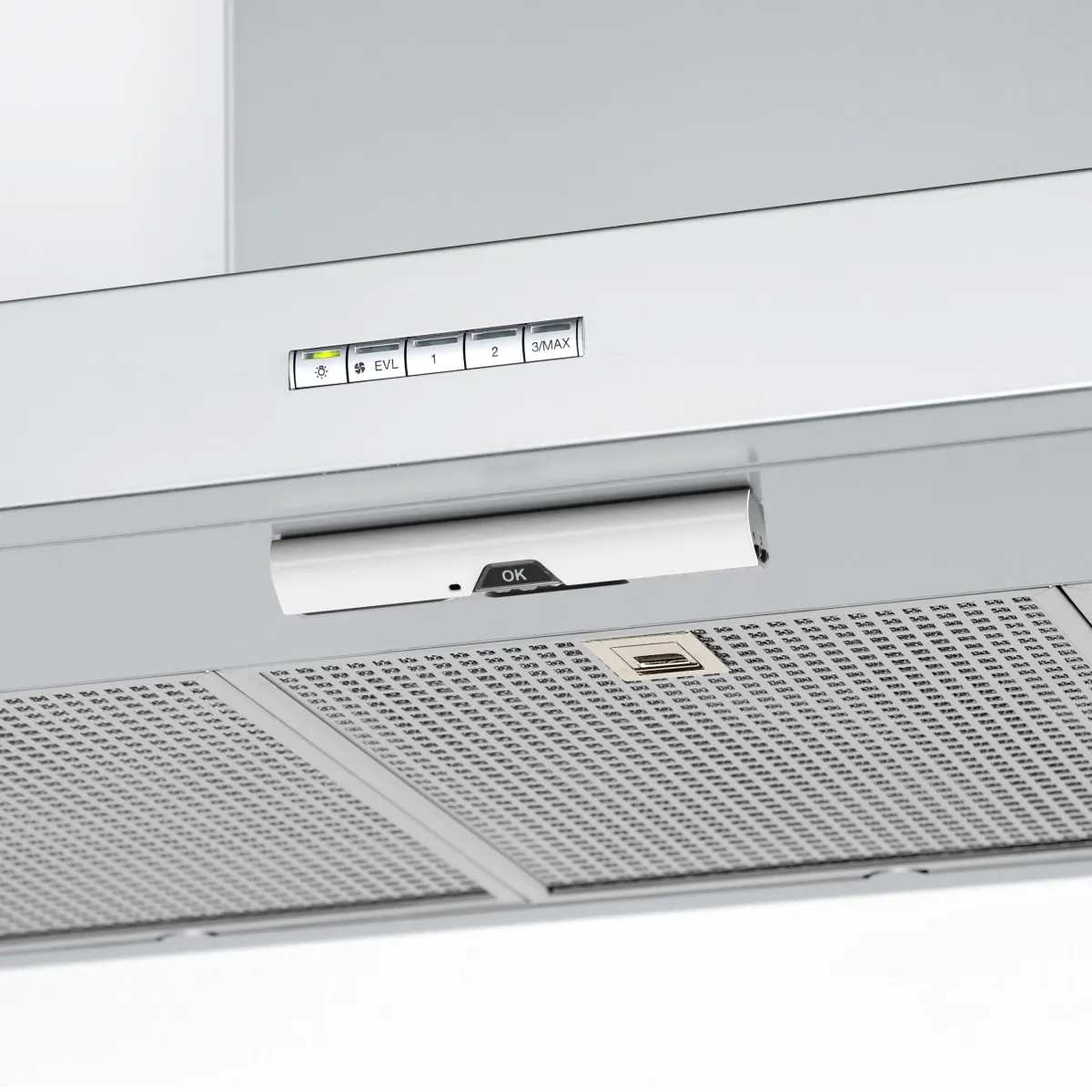

• Montez le Multicapteur sur la hotte de cuisson.

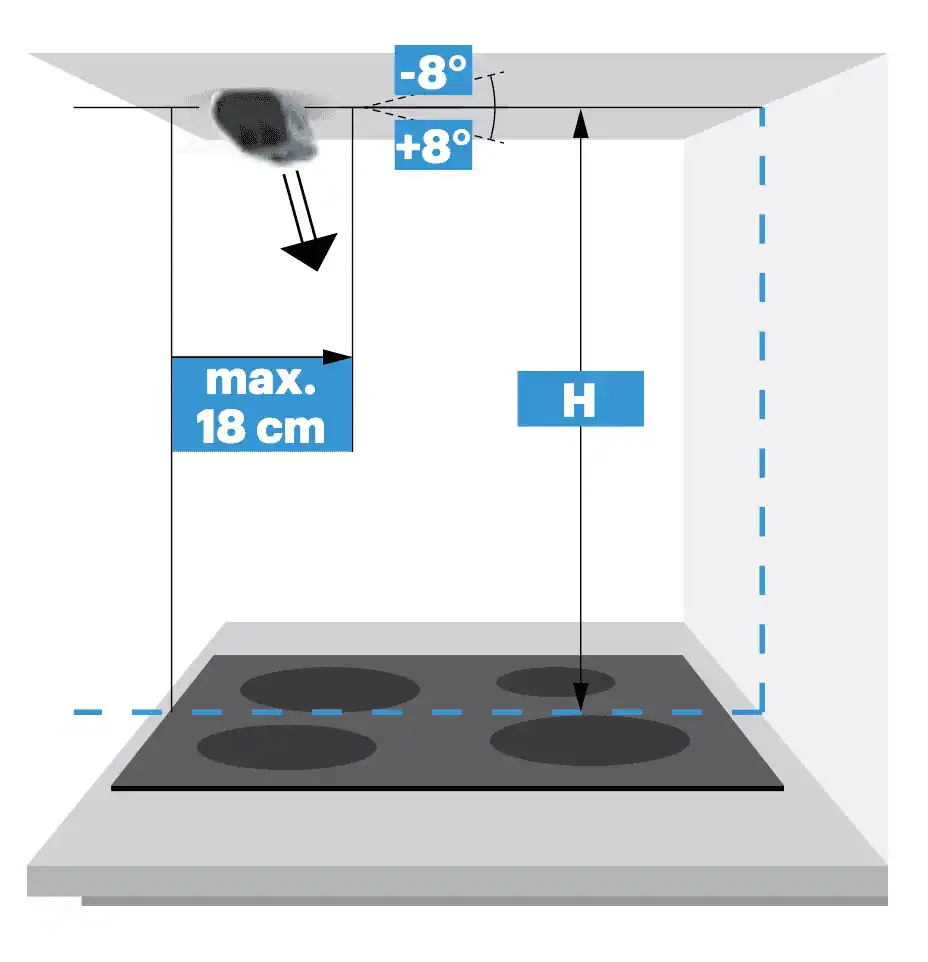

Le Multicapteur doit être monté dans l'axe central de la cuisinière afin d'assurer une détection optimale de toutes les surfaces de cuisson.

Spécifications de hauteur de montage :
